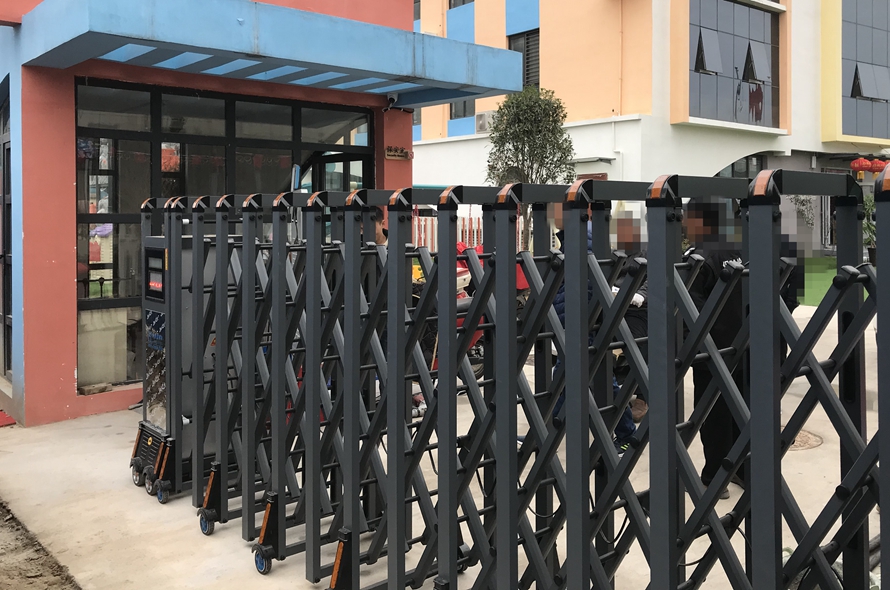

電動伸縮門控制電路
控制回路要先將分別控制正反轉停止的兩個按鈕串聯接好，隨后將兩個分別控制正反轉啟動的兩個按鈕并聯接好后與停鈕的一端接好，停鈕的另一端準備與電源連接，然后再把分別正轉反轉主接觸器的常開輔助接點分別并聯在各自相對應的啟動按鈕兩端，之后再將各自主接觸器的常閉輔助接點串聯到對方的啟動回路中，也就是說正轉的常閉串接在反轉啟動按鈕的一端，相對應反轉的常閉接點要與正轉的啟動按鈕一端串聯，起到互鎖的作用。
接主回路，主回路需要2個接觸器，分別用于正轉和反轉時接通主回路，所以將兩個接觸器主觸頭的上端分別與三相交流電源的3條相線連接，而主觸頭的下端對應的觸頭上則要將其中任意兩條線互換一下，然后按照互換以后的順序接入電動機繞組連接好以后的3個連接片上(比如說三相電源ABC順序接到一個接觸器上口，并在此處按照相同的順序與另外一個接觸器上口并聯，然后其中一個接觸器的下口還按照ABC的順序引出線接到電機繞組連接片，而同時要按照ACB或BAC或CBA的順序將引出線接到另外一個接觸器的下口)，另外還要在接觸器到電機接線盒接線處之間先行串接熱繼電器的主接點，同時還要在電源引線與接觸器上口之間串接熔斷器。
接主回路，主回路需要2個接觸器，分別用于正轉和反轉時接通主回路，所以將兩個接觸器主觸頭的上端分別與三相交流電源的3條相線連接，而主觸頭的下端對應的觸頭上則要將其中任意兩條線互換一下，然后按照互換以后的順序接入電動機繞組連接好以后的3個連接片上(比如說三相電源ABC順序接到一個接觸器上口，并在此處按照相同的順序與另外一個接觸器上口并聯，然后其中一個接觸器的下口還按照ABC的順序引出線接到電機繞組連接片，而同時要按照ACB或BAC或CBA的順序將引出線接到另外一個接觸器的下口)，另外還要在接觸器到電機接線盒接線處之間先行串接熱繼電器的主接點，同時還要在電源引線與接觸器上口之間串接熔斷器。
